產(chǎn)品列表
技術(shù)資料
聯(lián)系我們
聯(lián)系人：高文彬
手 機：15895154668
電 話：0515-86305188
傳 真：0515-86305558
郵 箱：1147211664@qq.com
地 址：江蘇鹽城市建湖縣慶豐產(chǎn)業(yè)園
手 機：15895154668
電 話：0515-86305188
傳 真：0515-86305558
郵 箱：1147211664@qq.com
地 址：江蘇鹽城市建湖縣慶豐產(chǎn)業(yè)園
產(chǎn)品中心
當前位置: 主頁 > 產(chǎn)品中心 > 陶瓷復合鋼管DN200

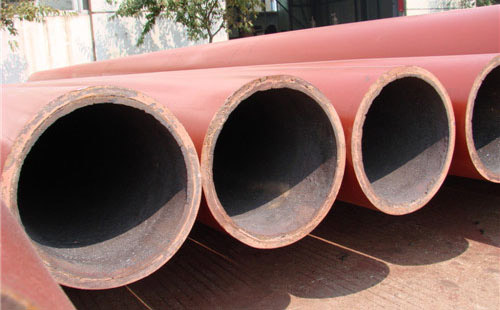

陶瓷復合鋼管DN200
產(chǎn)品發(fā)布日期：2016-08-16 20:17

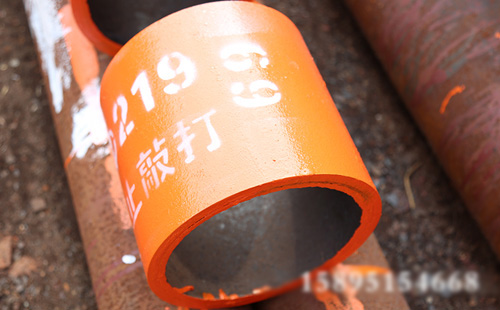

尺寸介紹：
DN200是指內(nèi)徑200mm，與219的鋼管配套使用，可以采用的外徑219或232鋼管，鋼管厚度10mm，12mm，內(nèi)襯陶瓷層3.5-6mm。
生產(chǎn)工藝：
陶瓷復合鋼管是采用自蔓延高溫合成--離心法制造的。就是把鋼管放在離心機的管模內(nèi)，在鋼管內(nèi)加入鐵紅和鋁粉混合物，這種混合物在化學中稱為鋁熱劑，當離心機管模旋轉(zhuǎn)達到一定速度后，經(jīng)一火星點燃鋁熱劑，鋁熱劑立即自己燃燒，燃燒波迅速蔓延，在蔓延時發(fā)生的劇烈的化學反應。
AL2O3陶瓷層含AL2O3 ≧ 90 % ，因此耐酸度≧96% ，其耐蝕性比1 Cr18Ni9ti不銹鋼高10倍以上。耐磨性相當于司太立合金，比鋼高10倍以上。性能指標詳見表1、表2、表3、表4.
陶瓷復合鋼管機械性能
表一：
|
項目 材料 |
硬度 HV Kg/mm2 |
壓潰 強度 MPa |
表面 質(zhì)量 |
陶瓷層密度 g/c m2 |
抗壓剪切強度(層間結(jié)合強度) | 抗機械沖擊(機械能50J點接觸管本,陶瓷層產(chǎn)生裂紋時沖擊次數(shù))次 | 抗熱震性(加熱淬水三次,陶瓷層出現(xiàn)裂方的溫度)℃ | 清水阻力系數(shù) |
|
碳素 鋼管 |
149 | 411 | 0.0195 | |||||
| 陶瓷復合鋼管 |
1100- 1400 |
300-650 | 光滑 | 3.85-3.95 | 15-30 | 15 | 900 | 0.0193 |
陶瓷復合鋼管耐磨腐蝕性(按不銹鋼測試標準)溫度20℃
表二：
| 材料 |
10% HCL (g/ m2 · h) |
10%H2SO4 (g/ m2·h) |
30%醋酸 (g/ m2·h) |
30% NaOH (g/ m2.·h) |
| 不銹鋼 | 0.1-1 | 3-4 | 0.1 | 0.1 |
| 陶瓷復合鋼管 | 0.08-0.1 | 0.147 | 0.028 | 0 |
陶瓷復合鋼管耐酸度
表三：
| 材料 | 10% HCL+10% H2SO4+10%HZO3在90℃加熱5小時 |
| 耐酸陶瓷 | 80% |
| SHS 復合管 | 96-98% |
陶瓷復合鋼管耐酸性能
表四：
| 噴砂比試驗 | 30 % SiO2 泥漿沖刷對比試驗 | ||
| 材料 | 體積各減少cm3 | 材料 | 體積損失cm3 |
| 97%氧化鋁管 | 0.0025 | 45# | 25 |
| 陶瓷復合鋼管 | 0.0022 | 陶瓷復合鋼管 | 3 |
